2/3/4G通信终端射频一致性测试系统

系统简介

MW200测试系统是迈微科技针对手机产品射频指标认证和检测测试市场所开发的系统产品，广泛应用于各个认证和检测实验室，以及手机产品研发和质检部门。为客户提供快捷、高效、精准的测试数据。
MW200测试系统支持现阶段所有主要的蜂窝通信制式，包括全球应用广泛的GSM/GPRS/EGPRS和WCDMA/ CDMA2000/TD-SCDMA系列，以及第四代移动通讯LTE所包含的TDD-LTE/FDD-LTE等。MW200系统采用了模块化的设计，以及业界常见的通用仪表，新的技术制式或新的通信频段的支持比较容易在此平台上升级，很好地满足了未来扩展的要求。
MW200测试系统采用迈微科技MWTes平台进行测试，系统主要分为测试仪器，射频控制模块，测试软件三部分组成。其中射频控制模块包含了：射频通路功分耦合集成、陷波单元和路径切换功能。

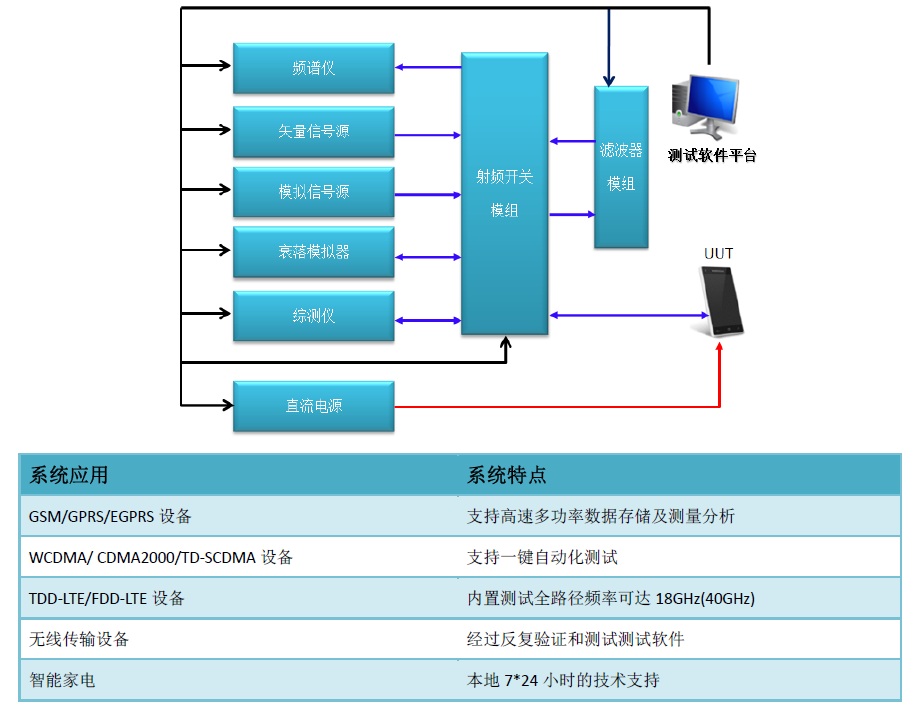

系统框图



系统优势

自动化测试按测试序列引导用户测试，并考虑测试的重复性

按ETSI/FCC/SRRC等标准进行测量时，许多参数是由单个测量确定的，而且在某些情况下，测量结果也为下次测量提供了所需的参数。因此，预定义的测试序列可以确保测量的进行，并以正确的顺序确定参数。迈微科技为客户提供的测试序列存储调用功能，能够很容易的使不太熟悉测试的工程师进行重复测试。

系统的整体校准

使用系统中的仪表和MWTes软件平台提供的测试程序来校准功率测量路径和所有其他射频路径。根据测试系统的校准引导，可一步步进行相关通路的校准，并提供了校准数据导入项目测试结果中，保证数据的准确性。

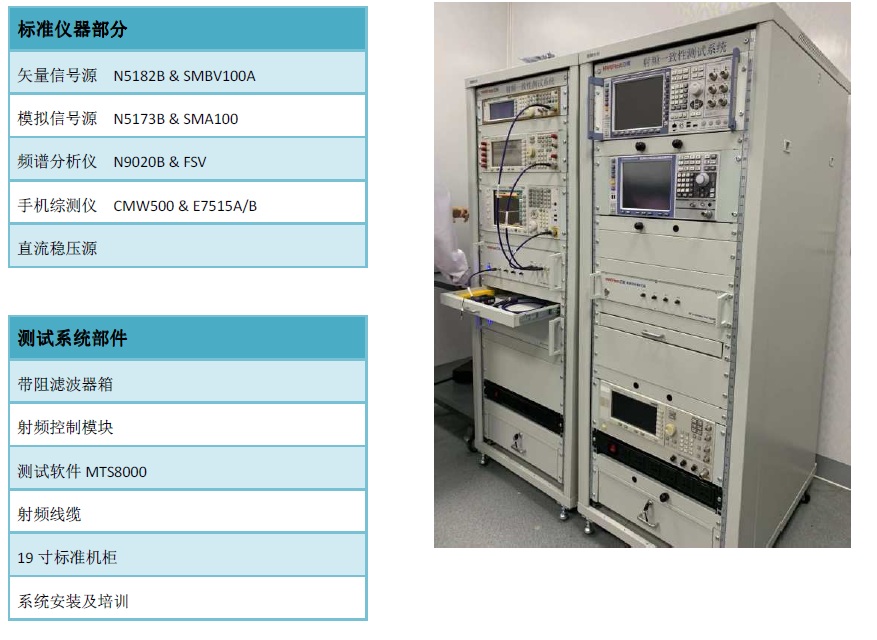

系统配置
