5G NR FR1 终端射频一致性测试系统

在了解5G NR测试之前，我们先简单的了解一下5G移动网络，它与早期的2G、3G和4G移动网络一样，都是数字蜂窝网络。5G的优势在于数据传输速率远远高于以前的蜂窝网络，最高可达10Gbit/s，比当前的有线互联网要快，比先前的4G LTE蜂窝网络快100倍。它的另一个优点就是较低的网络延迟（更快的响应时间），低于1毫秒，而4G为30-70毫秒。基于这两点优势，将会带动整个通讯及科技产业的迅猛发展。

回头我们再来看5G NR测试的问题，针对于大多数关心5G NR测试的用户来说，第一点就是我当前所用的测试设备是否要更新，是否要花大价格从仪表厂家那购进新的测试设备，比如综测仪、信号源、频谱仪等。 由于5G毫米波部分离商用还有一段时间，现阶段的5G NR测试更多的是关注Sub-6GHz的测试。(也就是业内熟称的：FR1 450 MHz~6 GHz，也可定义为：410 MHz~7125 MHz)

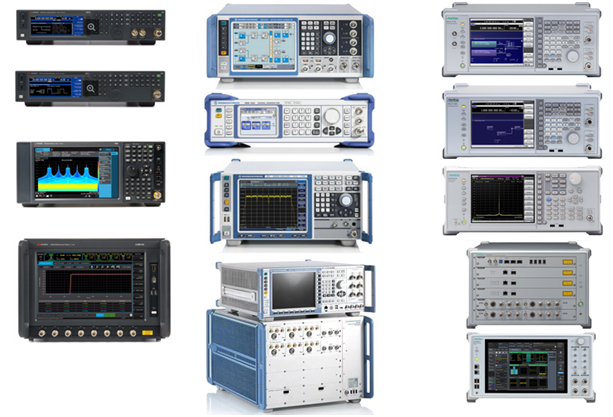

测试仪表部分：

信令综测仪
5G NR FR1又分为SA和NSA，也就是业内所称的独立组网和非独立组网，那么首先综测仪这两种模式都要支持，现阶段市场上可以买到支持的5G NR FR1 SA与NSA的综测仪有 CMW500+CMX500，安利仪器MT8821C+MT8000A，是德科技UXM E7515B，星河亮点SP9500。
矢量信号源
5G NR FR1需要支持最高100MHz的信号带宽，所以原先购买的80MHz带宽的信号源基本都要升级，并且需要支持最新的5G NR RF1的波形。
模拟信号源
基本上测试单位使用原有的信号源即可，无需更新。
频谱分析仪
基本上测试单位使用原有的频谱仪即可，无需更新。


测试标准部分：

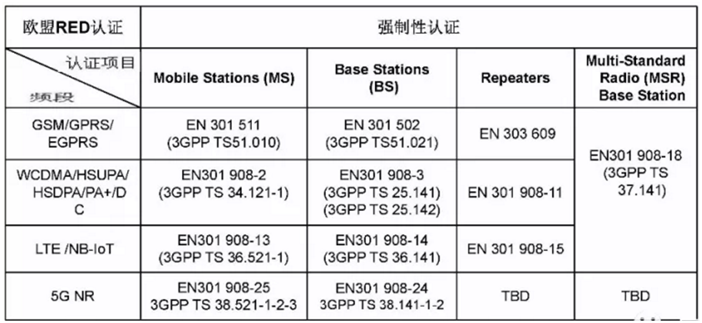

CE采用的测试标准

其中5G NR采用的标准是3GPP TS 38.521-1-2-3
3GPP TS 38.521-1 是5G Sub-6GHz SA的测试标准
3GPP TS 38.521-2 是毫米波的SA的测试标准
3GPP TS 38.521-3 是NSA的测试标准
对应的测试项目请大家前往3GPP的网站下载，里面有详细的测试项目及测试用例说明。

其中需要说明的是现阶段的NSA，根据3GPP TS 38.521-3标准罗列出如下组合：
B1+N41  B3+N41  B1+N78  B3+N78  B1+N79  B3+N79

SRRC国内型号核准测试标准

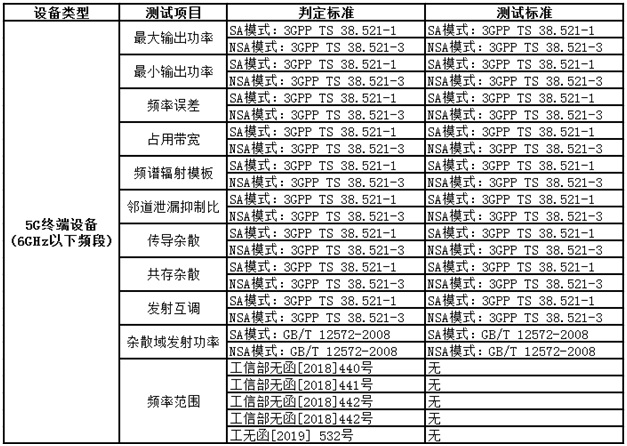

国内型号核准参考的是3GPP TS 38.521-1/3GPP TS 38.521-3，测试项目如下：


综上所述，现阶段由于5G国内走在了世界的前列，不同于之前的234G，我们作为先驱，需要很多摸索的地方，5G作为一个热点，第一波所需要投入的成本是不低的，单单前文所说的信令综测仪的价格就在150万左右，对于很多第三方检测认证机构是一个巨大的投入，但是巨大的投入的背后是领先的市场份额和业绩。

迈微科技作为一家领先的射频法规测试系统集成商，已经为数十家第三方检测认证机构搭建了满足要求的5G测试系统，希望在不久的将来能够为更多的用户提供稳定、可靠、高性价的测试系统，助力我国5G产业的蓬勃发展。
